低壓配電柜型號大全

時間：2020-09-17 13:23 作者：京儀 ID:1100。

低壓配電柜型號大全詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

了解低壓配電箱柜的選號及其區別，幫助您更好的選擇正確的配電柜型號，低壓配電柜的常見通用型號包括GGD系列，GCS系列，MNS系列，MCS系列，低壓配電柜型號大全具體介紹如下：

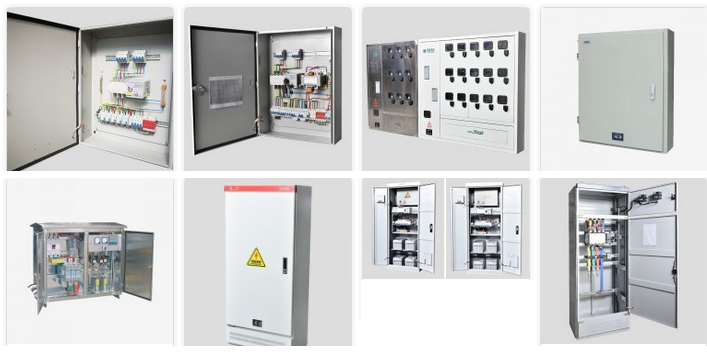

低壓配電柜型號

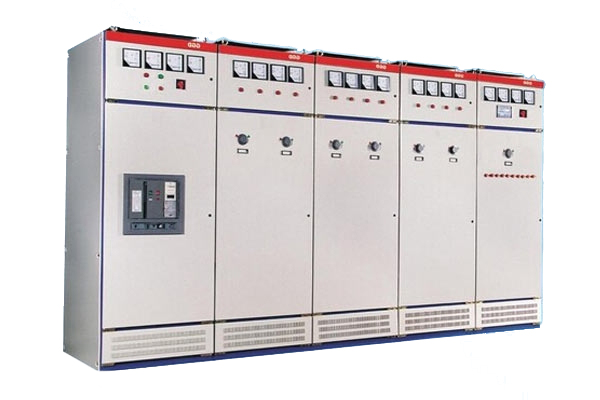

GGD 柜充分考慮散熱問題。柜主體的上下兩端有不同數量的散熱槽。當柜中的電氣部件變熱時，熱量上升并通過上部插槽排出，同時不斷從下部插槽柜中補充冷空氣，使密封的柜主體形成自然的通風通道，自下而上達到散熱的目的。
柜主體的頂蓋可在需要時卸下，以方便現場組裝和調整主母線。柜頂部的四個角均配有用于提升和運輸?shù)奶嵘h(huán)。
柜機身的防護等級為IP30，用戶還可以根據環境要求在IP20-IP40之間進行選擇。

機架由8MF型開放鋼制成，主機架上安裝有E = 20mm和100mmΦ9.2mm的安裝孔，使機架組裝靈活方便。
開關柜的功能室彼此隔離，并且隔間分為功能單元室，母線室和電纜室。每個腔室的作用是相對獨立的。
水平匯流排采用柜后水平布置，以增強匯流排對電力的抵抗力，這是主電路具有高短路強度能力的基本措施。
抽屜高度的模數為160mm。抽屜僅改變高度尺寸，并且其寬度和深度尺寸保持不變。同一功能單元的抽屜具有良好的互換性。單元回路的額定電流為400A及以下。

MNS型低壓開關柜框架是組合結構，基本框架由C形鋼組裝而成。柜框架的所有結構部件均經過鍍鋅處理，并通過自攻鎖定螺絲或8.8級六角螺栓牢固地連接至基本柜框架，此外還具有門，隔板，安裝支架和與之對應的總線功能方案中的更改單元和其他組件組裝成一個完整的開關柜。開關柜內部尺寸，組件尺寸和隔室尺寸均根據模塊化（E = 25mm）而改變。
MNS型組合低壓開關柜的每個柜主體均分為三個隔室，即水平母線隔室（在柜的后面）和抽屜隔室（在柜部分之前），電纜隔間（在柜的底部或柜之前的右側）。隔室通過鋼板或高強度阻燃塑料功能板相互分隔，上下抽屜之間安裝有帶通風孔的金屬板，以有效防止開關元件故障或之間短路引起的電弧母線和其他線路。事故造成的。
MNS型低壓開關柜的結構設計可以滿足各種進出方案的要求：自上而下，自上而下，自下而上，自下而上。

開關柜的基本框架由C型（或8MF型）開放型鋼組裝而成，外觀均勻，精度高且抽屜互換性好。
MCC 柜的寬度僅為600mm，具有較大的使用空間，可以容納更多的功能單元并節省建筑面積。
柜內部組件可以根據用戶的不同需求，配置各種類型的交換機，以更好地確保產品的高可靠性。
該設備可以保留一個自動化接口，或者可以在開關柜上安裝一個智能模塊，以實現三種遠程功能，例如遠程信令，遠程測量和遠程控制。

更多選型規格報價定制等問題可及時聯系廠家，以上就是低壓配電柜型號大全全部內容。
