前言:

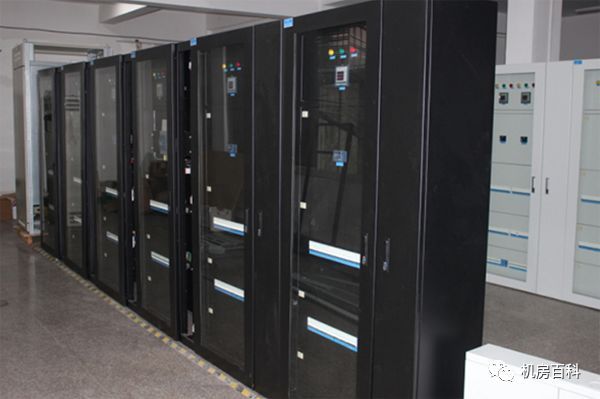

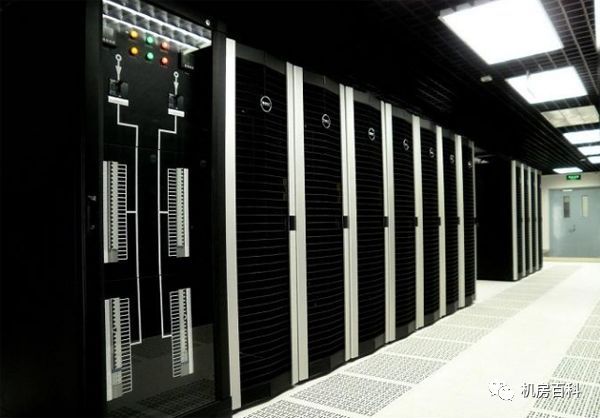

機房配電柜，配電箱經常出現一些問題，大多數問題的根源是安裝過程中操作不當，導致問題頻發，后果嚴重。事實上，有必要注意安裝中的“禁忌”和不良場所配電柜、配電箱。了解配電柜，配電箱的安裝規范和安全事項是合格電工技術員應具備的基本技能。讓我們來看看在配電箱配電柜的安裝過程中的一些禁忌和注意事項。

當安裝配電柜時，我們需要注意以下五個要求:

1.安裝位置的選擇。在實際安裝過程中，如果配電柜的位置不完善或與現場實際要求不一致，安裝人員應及時向設計單位提交修改意見，設計方應根據施工圖對實際施工現場進行全面構思或勘察，并在滿足實際需要且不影響美觀的情況下，具體確定配電柜的實際安裝位置。

2、根據現場的實際需要確定合理的安裝位置，規格確定安裝高度并牢固安裝配電柜，是一名合格的電工技術員應具備的基本技能，根據規格配電柜底部位置一般距地面1.4米的高度，也可根據實際操作和維護方便，并經設計單位同意適當增加或減少安裝高度。

在同一位置，大于1+的大面積安裝高度應統一，大于1+的安裝應水平、牢固，水平度偏差不應過大，開口安裝的進出水管與大于1+的連接應緊密、牢固、精巧、美觀。

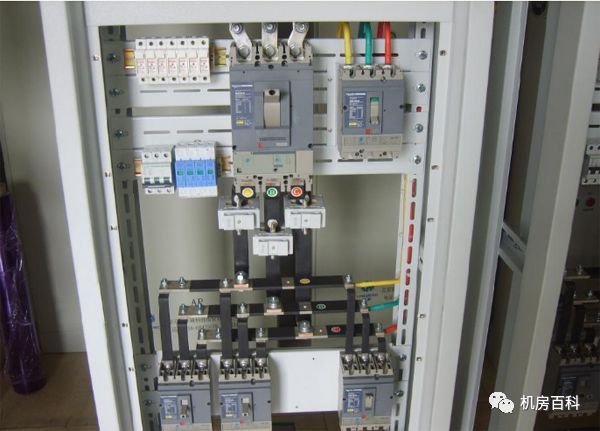

3、導線連接緊密牢固，箱內有安全可靠的中性線端子和接地線端子，配電柜內部連接線，電源進線和負荷出線必須與電氣元件緊密連接，不得松動，剝線長度應合適，芯線不外露，壓接應緊密，配電柜應有完整的中性線端子，箱內必須有牢固可靠的保護接地端子。

根據規范要求，電線與電氣元件之間的連接必須配有彈性墊圈并壓緊。

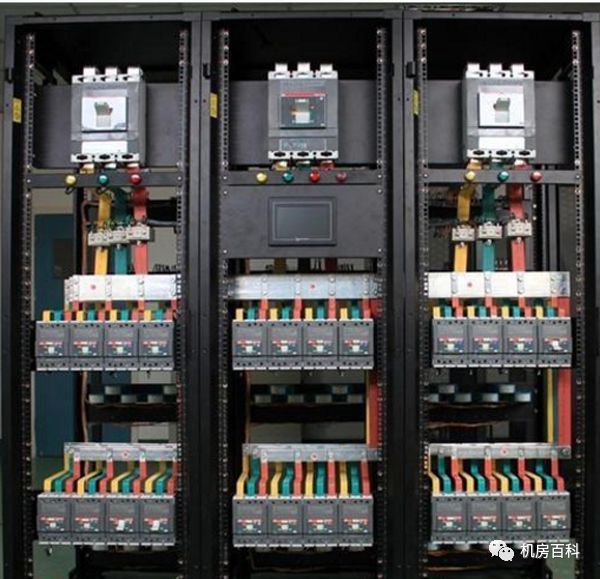

4.根據規格選擇導體顏色。當三相電源配電柜內部接線時，應根據規格選擇電源進線、負載出線和箱內電氣元件的連接線。也就是說，A相是黃色的，B相是綠色的，C相是紅色的，中性線是淺藍色或黑色的。接地線是黃色/綠色雙色線。禁止使用黃/綠雙色線作為其他電線。箱內進出線連接應良好，排列緊密。

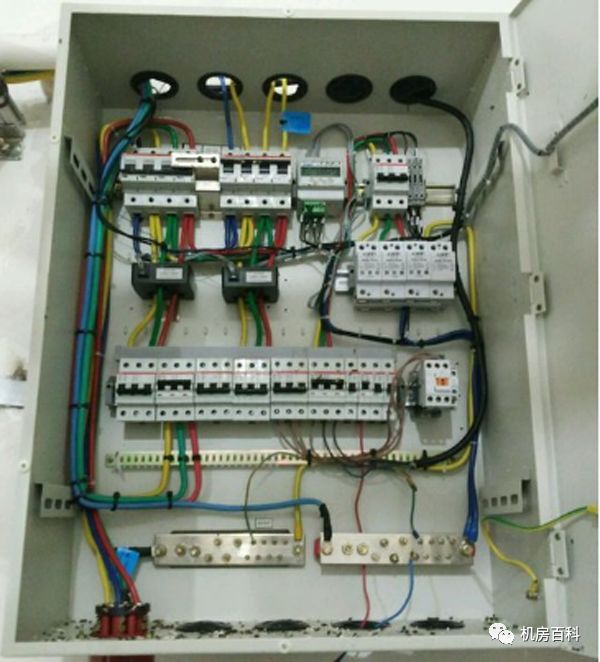

電氣元件的連接線應水平、水平、垂直、整齊、美觀地排列。拐角處的彎曲半徑不得小于導線外徑的6倍，其余每組連接線應捆扎成束。

5、是保持箱子內外整潔，清楚標明配電柜號。配電柜安裝完成后，應清除雜物，保持干凈整潔。電路的用途和編號應清楚地標記在配電柜的表面上，以便將來維護。

配電箱安裝規范和安全事項:

1.開關箱應按較終等級配電箱進行分配。

2、配電箱時，開關箱必須防雨、防塵。

3.當施工現場停止工作超過一小時時，電源開關箱應斷電并上鎖。

4.配電箱，開關盒周圍應該有足夠的空間和通道供兩個人同時工作。不要堆放任何妨礙操作和維護的物品；不允許有灌木或雜草。

5、配電箱時，開關箱應由鐵板或優質絕緣材料制成，鐵板的厚度應大于1.5毫米

6、進入開關箱的電源線，嚴禁用螺栓連接。

7、all 配電箱應標明其名稱、用途，并做分流標記。

8、所有配電箱門應配有門鎖，配電箱開關箱應由專人負責。

9、total 配電箱應位于靠近電源的區域。點配電箱應安裝在電氣設備或負載相對集中的區域。點數配電箱距開關盒的距離不得超過30m。開關箱與其控制的固定電氣設備之間的水平距離不應超過3m。

10、配電箱時，開關箱應安裝在干燥、通風和常溫的地方；不得安裝在氣體、煙氣、蒸汽、液體及其他有嚴重損壞的有害介質中。不得安裝在易受外部固體物沖擊、強烈振動、液體飛濺和熱源烘烤的地方。否則，必須采取特殊保護措施。

11、配電系統應設置室內總數配電箱和室外總數配電箱或設置室外總數配電箱各配電箱，實行分層配電。

12、電源配電箱和照明配電箱應分開設置，如果放置在同一配電箱中，電源和照明線路應分開設置。

13、配電箱時，開關箱內的工作零線應通過端子板連接，并應與保護零線端子板分開。

14.配電箱。開關箱內的電線應使用絕緣線連接。接縫不得松動，不得有外露帶電部件。

15、配電箱和開關箱金屬箱、金屬電器安裝板和電器箱內不應帶電的底座、外殼等。必須由零保護。保護中性線應通過端子板連接。

16、配電箱時，開關箱內的開關電器應緊固在電氣安裝板上的指定位置，不得歪斜或松動。

17.各種開關設備的額定值應適應其控制電氣設備的正面定位。

18.開關箱中的開關電器必須能夠在任何情況下使用電氣設備來隔離電源。

19、總配電箱電壓表、總電流表、總電度表等儀表均應安裝。18.每個電氣設備都應有自己的專用開關盒。必須實施“一機一閘一保護”制度。嚴禁用同一開關直接控制兩個以上的電氣設備。

20、開關箱必須安裝漏電保護器，漏電保護器的安裝應符合要求。如果工作環境干燥，36V以下的電氣設備不需要漏電保護器。

21.漏電保護器應安裝在配電箱電源隔離開關的負載側和開關箱電源隔離開關的負載側。

22.漏電保護器的選擇應符合GB68286《漏電動作保護器(剩余電流動作保護器)》的要求，開關箱內漏電保護器的額定漏電動作電流不得超過30mA，額定漏電動作時間不得超過0.1s；潮濕和腐蝕性介質場所使用的漏電保護器應采用防濺產品，額定漏電動作電流不大于15mA，額定漏電動作時間小于0.1s

23、配電箱和開關箱內兩級漏電保護器的額定漏電動作電流和額定漏電動作時間應合理匹配，以具有分級分段保護功能。

24、漏電保護器必須按產品說明書安裝和使用。對于長期擱置并連續使用一個月的漏電保護器，應仔細檢查其特性，發現問題及時修理或更換。

25、手動開關電器只允許用于直接控制照明電路，電源電路容量不大于5.5千瓦。容量大于5.5千瓦的電源電路由自動開關電器或降壓啟動裝置控制。

26、配電箱時，開關箱內電線的進線口和出線口應位于箱的下底面，不得位于箱的上頂面、側面、背面或門上。進線和出線應使用護套和防水彎管捆扎。線束不得與箱體的進線和出線直接接觸。可移動配電箱開關箱的進線和出線必須采用橡膠絕緣電纜。

27、配電箱時，開關箱應安裝平直牢固，移動配電箱時，開關箱應安裝在牢固的支架上。固定配電箱，開關箱下底部與地面的垂直距離應大于1.3m且小于1.5m，移動配電箱，開關箱下底部與地面的垂直距離應大于0.6m且小于1.5m..

28.配電箱電器應先安裝在非金屬或木質絕緣電器安裝板上，然后整體緊固在配電箱箱體內。金屬板應與鐵配電箱本體電連接。

29、all 配電箱，開關箱應每月檢查和修理一次。檢查和維護人員必須是專業電工。在檢查和維護期間，必須按照規定穿戴絕緣鞋和手套，并且必須使用電絕緣工具。

30、對于配電箱的開關箱進行檢查和維護時，必須在相應的電源開關前一級閘斷電，并掛停電標志，嚴禁帶電作業。

31.所有配電箱開關箱在使用過程中的功率傳輸順序為:總計配電箱-點配電箱-開關箱；停電操作順序為:開關箱-點配電箱-總計配電箱(有電氣故障的緊急情況除外)。

32.配電箱。配電箱內的電器必須可靠、完好。不允許使用損壞和不合格的電器。16.Total 配電箱和sub 配電箱應配備總隔離開關和分路隔離開關、總熔斷器和分路熔斷器(或總自動開關和分路自動開關)以及漏電保護器。如果漏電保護器同時具有過載和短路保護功能，則不得提供并聯熔斷器或并聯自動開關。主開關電器的額定值和動作設定值應與分路開關電器的額定值和動作設定值相適應。

配電箱配電柜安裝“十大禁忌”

禁忌1:照明配電箱(板)電器和儀表安裝不牢固、不順暢，間距不符合要求

后果:照明中的電器和儀表安裝不牢固、不平整、間距不夠，影響使用安全。

措施:照明配電箱(板)上電工具和儀表安裝牢固、平整、整齊，間距均勻，銅端子無松動，開閉靈活，部件齊全。

禁忌2:樓層類型配電箱的電線管道敷設過低

后果:落地式敷設的電線管管口過低，容易讓積水和雜物進入管內，降低電線的絕緣強度。

措施:對于地板類型配電箱的電線保護管，管口應高出基礎表面配電箱50 ~ 80毫米。管道排列整齊，管口呈喇叭形。

禁忌3:照明不設N、PE母線配電箱(板)

后果:照明配電箱(板)內沒有設置N、PE母線，不能保證線路的安全運行。

措施:在照明配電箱(板)時，應分別設置中性線(N線)和保護地線(PE線)母線。零線和保護地線應連接在母線上，不得拼接，并應編號。

禁忌4:照明配電箱(板材)使用未經阻燃處理的木材

后果:照明配電箱(板)如果木材用于潮濕多塵的地方，很容易腐爛和漏電；另外，木箱(板)沒有經過阻燃處理，容易引起火災，是不安全的隱患。

措施:為確保安全使用，照明配電箱(板)不應由可燃材料制成。即使在干燥和無塵的地方，所用的木材配電箱(板材)在使用前也應進行阻燃處理。

禁忌5:照明配電箱(板)內制動器不指示電路名稱

后果:照明中的門沒有標明電路名稱，給使用和維護帶來不便。如果不該關的門誤關了，很容易造成安全事故。

措施:一般情況下，根據規范和標準的要求，照明配電箱(板)門應貼有電路系統圖，大門應標有電路名稱，特別是當照明配電箱(板)有交流、DC或不同等級的電源時，應有明顯的標志。給用戶和維護人員的工作帶來了方便和安全。

禁忌6:照明中的可拆卸金屬板配電箱(板)未連接到保護地線系統。

后果:照明配電箱內的可拆卸金屬板配有各種電氣配件，這些配件沒有連接到保護地線，容易造成觸電事故。

措施:照明配電箱內的可拆卸金屬板應有可靠的接地保護，因此要求金屬板上有不可拆卸的專用接地螺釘，保護地線應與之有效連接。保護地線的線徑應符合規范和標準的要求，以保證安全使用。

禁忌7:照明配電箱(板)過線很亂，不能捆綁

后果:照明配電箱(板)內部電路混亂，箱內二層板壓緊管口，影響電線進入箱內。如果電線被不情愿地擠壓，電線的絕緣會被長期損壞，這很容易造成短路。并且使維護不方便，影響外觀和感覺。

措施:當使用照明配電箱金屬箱時，應進行防銹和防腐處理。不允許使用氣電焊接來打開箱內的出口孔。每個管道需要一個孔。穿線前應保護好金屬盒孔。

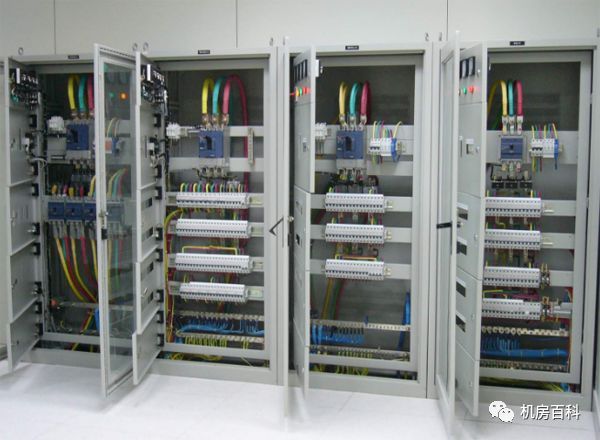

管線排列整齊，進箱管道位置合理，二層板不得壓在管道上。箱內電線應平直，纏繞在箱周圍，并整齊捆綁成束。

禁忌8:照明配電箱(板)方法未檢查

后果:進入現場時照明配電箱(板)未被檢查。安裝后經常發現二樓板上沒有專用的接地螺栓，保護地線截面小，裝有電器的可開啟門與金屬框架的連接不可靠，電線與電器的連接不牢固，有反轉現象，螺母不需要鍍鋅件， 電線的線徑不符合要求，沒有按色碼標注，沒有卡柜和電氣接線圖，電器布局和間距不合理，沒有N、PE端子排等。 修改和延遲也會影響質量。

禁忌9:照明配電箱(板)安裝不牢固，標高不符合要求，暗裝，面板四周邊緣不靠近墻壁

后果:照明標高配電箱(板)安裝不符合規定，安裝不牢固，箱體不垂直，暗裝時面板邊緣不靠近墻面，影響使用功能，印象不好。

措施:標高應符合設計要求。當設計沒有規定時，照明配電箱從底邊到地面的高度應為1.5m..照明配電板底邊到地面的高度應為1.8m..

照明配電箱(板)安裝應牢固，安裝垂直度的允許偏差不應大于3毫米，暗裝，配電箱四周不應有縫隙，面板四周邊緣應緊貼墻壁，箱體與建筑物、構筑物接觸部位涂有防腐漆。

禁忌10:照明配電箱(板)保護線不到位，線徑不符合要求。

后果:照明配電箱(板)的保護線不是從端子上布置的，而是通過盒架串聯的，線徑?jīng)]有按要求設置，對于配電箱門的超安全電壓裝置沒有設置保護地線，容易造成安全事故。

措施:根據規范要求，在照明配電箱(板)內設置保護地線母線，保護地線與母線連接。

保護地線的截面積不得小于從電源到附屬電器較大引線的截面積；還應根據相關規定進行選擇。配電箱(板)接地應牢固良好，并必須有閉鎖裝置。

對于裝有50V以上電氣設備的可打開的門，活動面板應可靠地連接到接地良好的金屬框架上，金屬框架上有裸露的銅軟線。裸銅軟線的截面積也應根據規定選擇。但是，壁厚小于2.5毫米的金屬箱和箱體不應用作管道跨度。電器地線和保護地線壓力觸點。
