鈑金加工廠家分析高低壓配電箱(機柜)安裝施工要點。

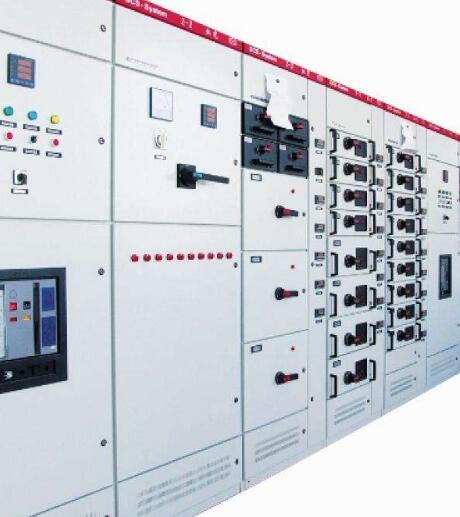

(1)設備要求

柜(板)體外觀檢查應完好無損且不變形，油漆完好無損。柜(盤)內部檢查:電氣設備、部件、絕緣瓷件齊全，無破損、裂紋等缺陷。

安裝前，檢查配電箱號與安裝位置是否一致，并根據設計圖紙檢查箱號和箱內回路號。箱門的接地應使用軟銅編織線和專用端子。箱內配線應整齊，符合設計要求和驗收規范(GB50303-2002)的規定。

(2)運行條件

配電箱安裝現場的土建工程應具備完成內部油漆和門窗安裝的基本條件。埋地管道和預埋件應清理干凈。該場地具備保持道路暢通的交通條件。

(3)配電箱定位:根據設計要求，確定現場配電箱位置和現場實際設備安裝，并根據箱體外形尺寸定位彈線。

(4)基礎型鋼安裝

1)根據圖紙要求預制加工基礎鋼架，并進行防腐處理。根據施工圖所示位置，將預制基礎鋼架放置在預留鐵件上。找平找正后，用電焊將基礎鋼架、預埋鐵件和墊片焊牢。較后，基礎型鋼的頂部應高出平整地面10毫米。

2)基礎型鋼接地:基礎型鋼安裝后，接地線與基礎型鋼兩端應焊接牢固，焊接面應為扁鋼寬度的兩倍，然后與機柜接地排可靠連接。并做好防腐處理。

(5)配電柜(磁盤)安裝

1)柜(板)安裝:根據施工圖的布置，在基礎型鋼上依次放置配電柜個。柜面與獨立柜(板)側面的垂直度調整可通過增加墊片解決，但不超過三塊，焊接牢固。每排機柜(面板)就位后，應調整機柜的水平度和面板偏差，以符合施工規范的規定。

2)掛墻式配電箱可用膨脹螺栓固定在墻上，但燕尾螺栓應嵌在空心磚或砌塊墻上或用拉螺栓固定。

3)安裝配電箱套管盒應預埋，安裝后的面板應與墻面齊平。

4)調整柜(板)后，柜體和基礎型鋼用螺栓緊固。

5)柜(盤)接地:每個柜(盤)分別與基礎型鋼連接。可使用銅線將柜內的聚乙烯排與接地螺栓可靠連接，并且必須添加彈簧墊圈進行防松處理。每個柜門應分別用銅編織線與聚乙烯排可靠連接。

6)柜(盤)頂應與母線連接。根據要求，應注意母線配合扳手的緊固。接觸面應涂有中性凡士林。當在機柜之間連接母線時，應注意母線是否太靠近其他設備或外殼以及正確的相位。

7)控制回路檢查:檢查線路是否因運輸等因素而松動，并逐個擰緊，電氣元件是否損壞。原則上，柜(盤)控制電路應在交貨時檢查，柜內電路未經允許不得調整。如果發現任何問題，應聯系供應商。

8)控制線校準后，將每根芯線煨成一圈，用鍍鋅螺釘、吊環和彈簧墊將其連接到每塊端子板上。通常，端子板每側的一個端子壓一根電線，較多不超過兩根電線，并且在兩根電線之間增加一個眼圈。多股鋼絲應該用錫清洗，不允許有斷股。

(6)機柜(面板)測試調整

1)高壓試驗應由當地供電部門認可的試驗單位進行。測試標準符合國家標準、當地供電部門的規定和產品技術數據的要求。

2)測試內容:高壓柜架、母線、避雷器、高壓瓷瓶、電壓互感器、電流互感器、各種開關等。

3)調整內容:過流繼電器調整、時間繼電器、信號繼電器調整和機械聯鎖調整。

4)二次控制線調整和模擬試驗，再次擰緊所有端子螺絲。

5)絕緣測試:用500伏絕緣電阻測試儀測試端子板各回路的電阻。電阻必須大于0.5MΩ。

6)如果次級小導線回路中有晶體管、集成電路和電子元件，應使用萬用表測試回路是否接通。

7)連接臨時控制電源和操作電源；拆除機柜(面板)中控制和操作電源電路保險絲上端的相線，連接臨時電源。

8)模擬試驗:根據圖紙要求，模擬試驗的控制、聯鎖、操作、繼電保護和信號動作正確、靈敏、可靠。

9)卸下臨時電源并重置卸下的電源線。

(7)輸電運行條件

1)安裝工作應全部完成，質檢部門應檢查全部合格。所有測試項目均合格，并有測試報告。2)測試驗電器、絕緣靴、絕緣手套、臨時接地編織銅線、絕緣橡膠墊、干粉滅火器等。應做好準備。

3)檢查總線和設備上是否有任何殘余物。

4)做好試運行的組織工作，明確試運行指揮者、操作者和監護人。

5)清除設備、變壓器室和控制室的灰塵。使用真空吸塵器清潔電器和儀器部件。

6)繼電保護動作靈敏可靠，控制、聯鎖、信號等動作準確。

(8)動力傳輸

1)經供電部門檢查合格后，送至建筑物進行檢查和整改。

2)由安裝單元進入線柜開關，檢查PT柜電壓表三相電壓是否正常。

3)合上變壓器柜開關，檢查變壓器是否有電。

4)合上低壓柜進線開關，檢查電壓表三相電壓是否正常。

5)按上述順序送電。

6)在低壓接觸柜中，檢查開關上下側的同相(開關未閉合)。使用電壓為500伏的電壓表或萬用表，并使用電表的測量引腳網絡分別接觸兩個電路的同相。此時，電壓表沒有讀數，表明兩個電路同相。使用相同的方法檢查其他兩個階段。

7)驗收:輸電空載運行24小時，無異?，F象，辦理驗收手續，交建設單位使用。同時，應提交變更談判記錄、產品證書、規范和試驗報告等技術資料。
